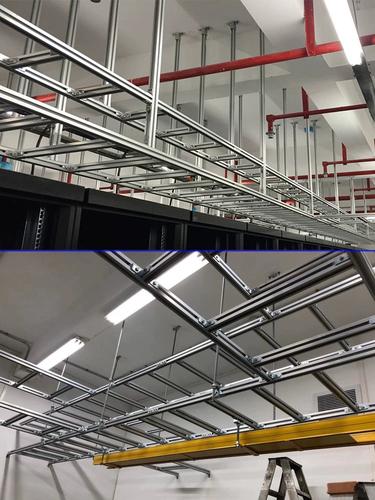

在工業廠房、商業綜合體及數據中心等場景中，鋁合金橋架憑借耐腐蝕、輕量化、易維護等特性，成為電纜敷設的核心支撐系統。其安裝質量直接影響電纜運行安全與后期維護效率。本文從設計原則、安裝步驟、質量控制三方面，系統解析鋁合金橋架的標準化安裝流程。

一、科學設計：構建安全高效的電纜通道

路徑規劃三要素

最短距離：減少電纜彎曲半徑，降低信號損耗;

避開干擾：與強電磁設備保持≥500mm間距，防止信號干擾;

便于維護：預留≥800mm檢修空間，如上海某汽車工廠在橋架下方設置可拆卸檢修蓋板，維護效率提升40%。

載荷計算模型

根據電纜總重量(含填充系數)確定橋架規格：

輕型(≤150kg/m)：適用于控制電纜;

中型(150-300kg/m)：通用型設計，承載動力電纜;

重型(≥300kg/m)：采用雙主梁結構，如國家電網特高壓項目選用6mm厚鋁合金橋架，承載超500kg/m。

防火分區設計

穿越防火隔墻時，采用防火隔板+防火包帶雙重防護。例如，深圳某數據中心在橋架穿墻處安裝A60級防火板，耐火極限達3小時，同步配置溫度傳感器實現實時監測。

二、標準化安裝：分步實施的關鍵控制點

支架定位與固定

水平敷設：支架間距1.5-2m，使用M12膨脹螺栓固定;

垂直敷設：支架間距≤2m，如廣州某超高層項目在90米豎井內采用熱鍍鋅角鋼支架，通過有限元分析優化間距至1.8m;

抗震設計：地震設防區需增設斜撐，如成都天府國際機場項目采用Q235鋼材制作抗震支架，滿足8度設防要求。

橋架組裝與調平

模塊化拼接：3米標準段通過四孔連接板對接，扭矩值控制在30-35N·m;

水平校準：使用激光水平儀調整，誤差控制在±2mm/m;

接地處理：非鍍鋅橋架連接處跨接BVR-6mm2銅芯線，確保接地電阻≤0.1Ω。

電纜敷設規范

分層布置：強電在上層，弱電在下層，間距≥300mm;

彎曲半徑控制：動力電纜≥10倍纜徑，光纖≥15倍纜徑;

標識管理：使用標簽打印機標注電纜編號、起點終點信息，便于后期追溯。

三、質量驗收：嚴守安全底線的最后關卡

靜態承載測試

施加1.25倍額定載荷，持續24小時無永久變形。例如，北京某數據中心項目通過液壓千斤頂模擬測試，驗證橋架結構穩定性。

電氣連續性測試

使用接地電阻測試儀檢測，確保橋架全長與接地系統連通性符合GB 50169-2016標準。

防腐性能抽檢

對焊接部位進行鹽霧試驗，確保480小時無紅銹。如青島某化工項目采用陽極氧化+環氧樹脂涂層雙重防護，防腐壽命達20年。

結語：鋁合金橋架安裝是電氣工程的“隱形脈絡”，其質量直接關系系統安全與運行效率。建議優先選擇通過ISO 9001認證的廠商產品，并嚴格執行《電氣裝置安裝工程電纜線路施工及驗收規范》GB 50168-2018。隨著BIM技術的應用，未來橋架安裝將實現三維可視化施工，進一步提升工程精度與管理效率。
